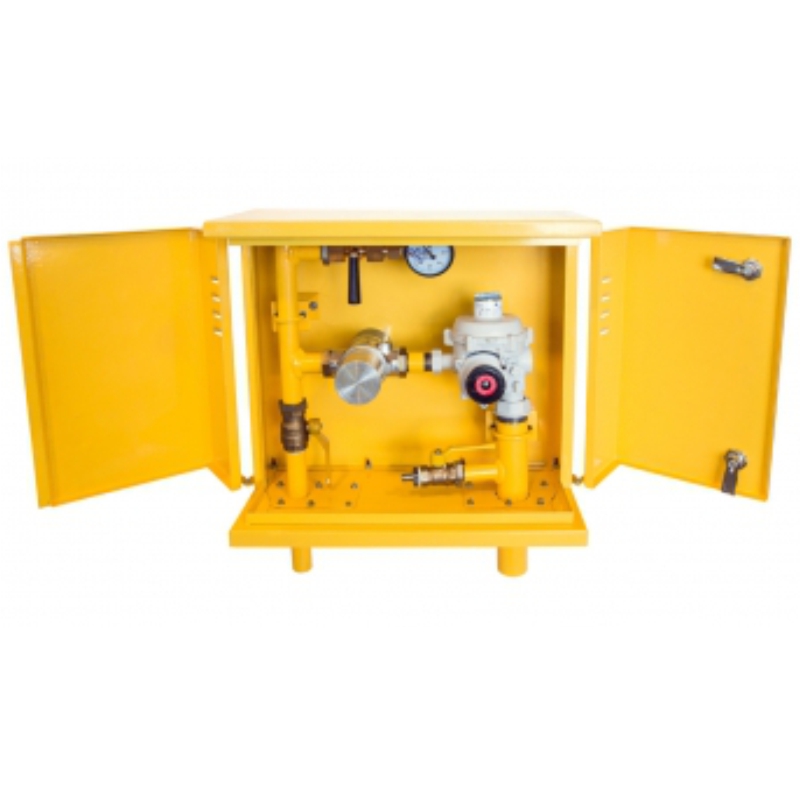

Пункт редуцирования газа ПРДГ-10(25)

Пункт предназначен для редуцирования высокого или среднего давления неоднородного по химическому составу природного газа ГОСТ 5542, а также воздуха, азота и других неагрессивных газов на требуемое, с предварительной очисткой от механических примесей, а также автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа, автоматического отключения подачи газа при аварийном повышении выходного давления сверх допустимого заданного значения, либо аварийном понижении выходного давления ниже допустимого заданного значения.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Пункт используется как самостоятельный шкафной пункт редуцирования газа или установка для редуцирования газа (в случае размещения в отапливаемых помещениях), для различных видов потребителей (в системах газоснабжения сельских или городских населённых пунктов, коммунально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и т. д.) при условии, что максимальный расход газа не превышает 10 либо 25 м3/ч (в зависимости от модификации).

Отличительные особенности

Пункт редуцирования газа серии ПРДГ включает следующее оборудование:

  • Регулятор давления газа M2R, производства «ЭЛЬСТЕР Газэлектроника», либо других производителей
  • Фильтр газа Ду20
  • Контрольный манометр для измерения давления на входе пункта
  • Пункты проектируются и изготавливются в строгом соответствии с ПБ 12-529-03, при изготовлении участков трубопровода применяется аттестованная по требованиям НАКС сварочная технология, сварные соединения в соответствии с требованиями СниП 42-01-2002 проходят 100% неразрушающий контроль

Технические характеристики

  • Максимальное давление на входе Рmax, МПа: не более 0,6
  • Диапазон настройки для газа на выходе Рвых, кПа (мм. в. с): 0,8(80)...8(800).*
  • Пропускная способность для газа с плотностью 0,73 кг/м3 Qmax(м3/ч) при давлении на входе 0,6 МПа: 10 либо 25 (в зависимости от модификации).
  • Температура окружающей среды, °С: от −40 до +60.
  • Разрешение на применение Федеральной службы по экологическому,технологическому и атомному надзору: №РРС 00-29547;
  • Сертификат соответствия: № С-RU.AB28.B.00294.

* — по умолчанию пункты поставляются настроенными на выходное давление Рвых — 2,0кПа

Вы можете скачать опросный лист в формате DOC или PDF:

Опросный лист на ПРДГ-10 (25)
docDOC, pdfPDF
