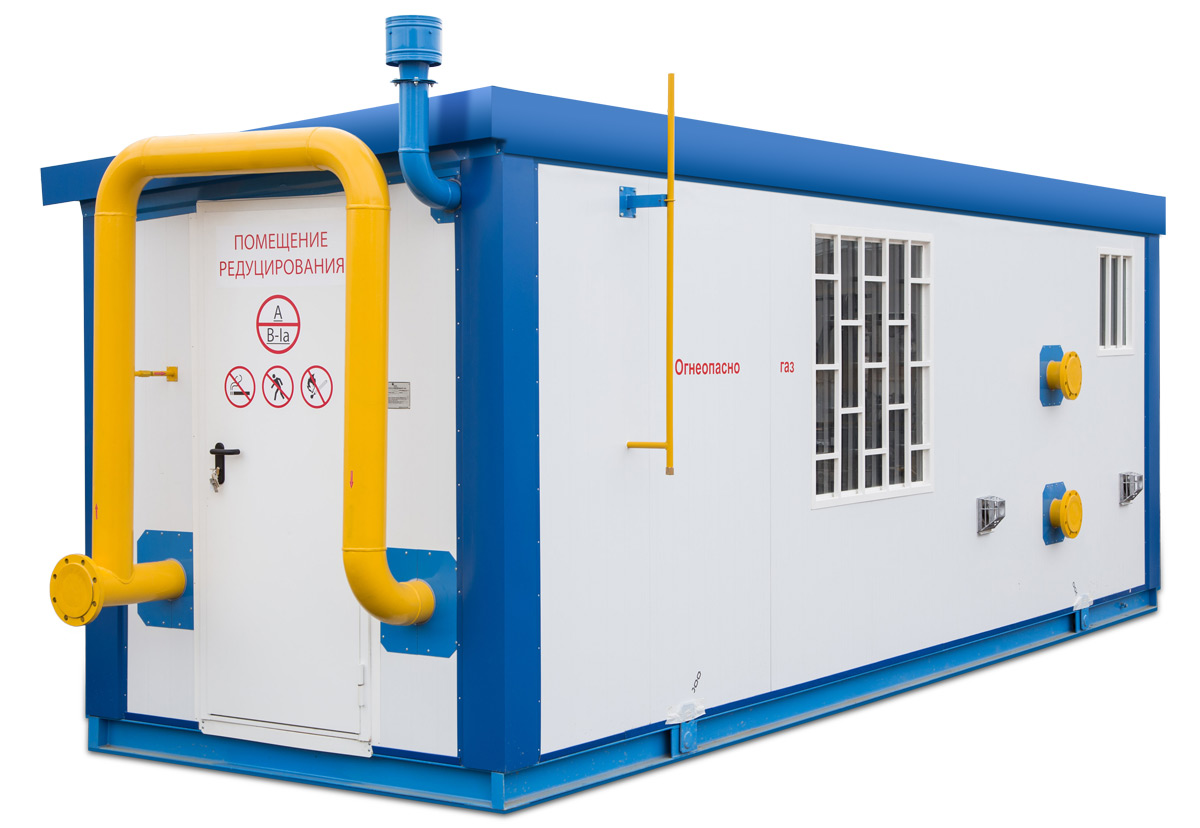

Блочный узел учета расхода газа БУУРГ

Блочные узлы учета расхода газа ШУУРГ являются измерительными комплексами и предназначены для учета объема природного газа, приведенного к нормальным условиям. Применяется в системах газоснабжния жилых, промышленных и сельскохозяйственных объектов с предварительной очисткой измеряемого газа.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Узелы учета изготавливаются во взрывобезопасном исполнении: по ГОСТ 22782.5-78 — «Искробезопасная электрическая цепь», по ГОСТ 22782.3-77 — «Специальный вид взрывозащиты», по ГОСТ 22782.6-81 — «Взрывонепроницаемая оболочка». Вид взрывозащиты определяется установленным оборудованием.

Узлы учета в зависимости от применяемого метода измерения выполняются в следующих модификациях: с турбинными и ротационными счетчиками, с измерительной диафрагмой.

Узел учета может быть выполнен в следующих исполнениях: на раме, в шкафу, в блоке. Технологические схемы, параметры, характеристики при этом идентичны.

Узел учета предназначен для эксплуатации в районах с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категорий размещения I по ГОСТ 15150-69 для работы при температуре окружающего воздуха от –40 °С до +50 °С и относительной влажности 98 % при температуре +35 °С.

Узел учета расхода газа на раме предназначен для эксплуатации при температуре от +1 °С до +50 °С, категория размещения 4.2.

Условное обозначение

УУРГ-Р-0,2-100:

  • УУРГ — вид исполнения: УУРГ — на раме; ШУУРГ — в шкафу; БУУРГ — в блоке
  • Р — метод измерения: Р — ротационный счетчик; Т — турбинный счетчик; СУ — суживающее устройство (измерительная диафрагма)
  • 0,2 — абсолютное давление на входе, МПа
  • 100 — номинальный расход, м³/ч. Для узлов учета с измерительной диафрагмой ДУ, мм

Измеряемая среда: природный газ по ГОСТ 5542-87, при этом рабочее давление не более 1,2 МПа (12 кгс/см²).

Минимальные и максимальные приведенные значения измеряемого расхода газа даны при максимальном рабочем давлении РР = 1,2 МПа.

Технические характеристики

Вариант изготовленияИсполнение узла учетаМаксимальные измеряемые давления (абс.), МПаДиаметр условного прохода ДУ, ммДиапазон измерения объемного расхода при Рраб, м³/ч
QmaxQmin
0,1 Qmax0,05 Qmin
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-100 0,2 50 100 10
-Т-0.35-100 0,35
-Т-0.5-100 0,5
-Т-0.75-100 0,75
-Т-1.0-100 1,0
-Т-1.7-100 1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-250 0,2 80 250 25 12,5
-Т-0.35-250 0,35
-Т-0.5-250 0,5
-Т-0.75-250 0,75
-Т-1.0-250 1,0
-Т-1.7-250 1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-400 0,2 100 400 40 20
-Т-0.35-400 0,35
-Т-0.5-400 0,5
-Т-0.75-400 0,75
-Т-1.0-400 1,0
-Т-1.7-400 1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-800 0,2 150 800 80 40
-Т-0.35-800 0,35
-Т-0.5-800 0,5
-Т-0.75-800 0,75
-Т-1.0-800 1,0
-Т-1.7-800 1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2 -1000 0,2 150 1000 100 50
-Т-0.35-1000 0,35
-Т-0.5 -1000 0,5
-Т-0.75-1000 0,75
-Т-1.0-1000 1,0
-Т-1.7-1000 1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-1600 0,2 200
250
1600 160 80
-Т-0.35-1600 0,35
-Т-0.5-1600 0,5
-Т-0.75-1600 0,75
-Т-1.0-1600 1,0
-Т-1.7-1600 1,7
УУРГ
ШУУРГ
БУУРГ
-Т-0.2-2500 0,2 200
250
2500 250 125
-Т-0.35-2500 0,35
-Т-0.5-2500 0,5
-Т-0.75-2500 0,75
-Т-1.0-2500 1,0
-Т-1.7-2500 1,7
Вариант изготовленияИсполнение узла учетаМаксимальные измеряемые давления (абс.), МПаТипоразмерДиапазон измерения объемного расхода при Рраб, м³/ч
QmaxQmin
1 : 1001 : 501 : 20
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-25 0,2 G16 25 1,3
-Р-0.35-25 0,35
-Р-0.5-25 0,5
-Р-0.75-25 0,75
-Р-1.0-25 1,0
-Р-1.7-25 1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-40 0,2 G25 40 0,8 2,0
-Р-0.35-40 0,35
-Р-0.5-40 0,5
-Р-0.75-40 0,75
-Р-1.0-40 1,0
-Р-1.7-40 1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-65 0,2 G40 65 1,3 3,0
-Р-0.35-65 0,35
-Р-0.5-65 0,5
-Р-0.75-65 0,75
-Р-1.0-65 1,0
-Р-1.7-65 1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-100 0,2 G65 100 1,0 2,0 5,0
-Р-0.35-100 0,35
-Р-0.5-100 0,5
-Р-0.75-100 0,75
-Р-1.0-100 1,0
-Р-1.7-100 1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2 -160 0,2 G100 160 1,6 3,0 8,0
-Р-0.35-160 0,35
-Р-0.5 -160 0,5
-Р-0.75-160 0,75
-Р-1.0-160 1,0
-Р-1.7-160 1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-250 0,2 G160 250 2,5 5,0 13,0
-Р-0.35-250 0,35
-Р-0.5-250 0,5
-Р-0.75-250 0,75
-Р-1.0-250 1,0
-Р-1.7-250 1,7
УУРГ
ШУУРГ
БУУРГ
-Р-0.2-400 0,2 G250 400 4,0 8,0 20,0
-Р-0.35-400 0,35
-Р-0.5-400 0,5
-Р-0.75-400 0,75
-Р-1.0-400 1,0
-Р-1.7-400 1,7

Габаритно-присоединительные размеры*

Исполнение узла учетаLL1L2BHhМасса, кг, не болееНаличие отопления
УУРГ-Т-100 1120 255 350 500 1000 300 300
УУРГ-Т-250 1625 390 395 500 1000 300 500
УУРГ-Т-400 760 450 1410 500 1000 300 600
УУРГ-Т-800 1050 725 895 1000 1300 300 700
УУРГ-Т-1000 1050 725 895 1000 1300 300 700
УУРГ-Т-1600 1155 1250 1370 1000 1300 300 900
УУРГ-Т-2500 1155 1250 1370 1000 1300 300 900
ШУУРГ-Т-100 1400 125 200 800 1600 500 400 +
ШУУРГ-Т-250 1755 290 365 800 1600 500 600 +
ШУУРГ-Т-400 860 400 1360 800 1700 500 700 +
ШУУРГ-Т-800 1150 675 1080 1200 1900 500 800 +
ШУУРГ-Т-1000 1150 675 1080 1200 1900 500 800 +
ШУУРГ-Т-1600 1255 1200 1320 1200 1900 500 1000 +
ШУУРГ-Т-2500 1255 1200 1320 1200 1900 500 1000 +
БУУРГ-Т-100 2100 200 2100 2500 2600 1500 +
БУУРГ-Т-250 2100 265 200 2100 2500 2600 1700 +
БУУРГ-Т-400 2300 315 200 2100 2500 2600 2100 +
БУУРГ-Т-800 2300 575 200 2100 2500 2600 2500 +
БУУРГ-Т-1000 2300 575 200 2100 2500 2600 2500 +
БУУРГ-Т-1600 2500 1295 200 2100 2500 2600 3000 +
БУУРГ-Т-2500 2500 1295 200 2100 2500 2600 3000 +
УУРГ-Р-25 1130 95 310 600 1000 300 500
УУРГ-Р-40 1130 95 310 600 1000 300 500
УУРГ-Р-65 1130 95 310 600 1000 300 500
УУРГ-Р-160 1490 140 340 700 1200 300 700
УУРГ-Р-250 1580 170 355 750 1200 300 900
УУРГ-Р-400 1580 170 355 750 1200 300 900
ШУУРГ-Р-25 1705 200 800 1400 500 500 +
ШУУРГ-Р-40 1705 200 800 1400 500 500 +
ШУУРГ-Р-65 1705 200 800 1400 500 500 +
ШУУРГ-Р-160 2120 200 1000 1600 500 600 +
ШУУРГ-Р-250 2250 200 1000 1600 500 1000 +
ШУУРГ-Р-400 2250 200 1000 1600 500 1000 +
БУУРГ-Р-25 2100 200 2100 2500 2600 1500 +
БУУРГ-Р-40 2100 200 2100 2500 2600 1500 +
БУУРГ-Р-65 2100 200 2100 2500 2600 1500 +
БУУРГ-Р-160 2500 200 2100 2500 2600 2500 +
БУУРГ-Р-250 2600 200 2100 2500 2600 3000 +
БУУРГ-Р-400 2600 200 2100 2500 2600 3000 +

Примечание. Габаритно-присоединительные размеры узлов учета с суживающими устройствами отличаются от узлов учета с ротационными/турбинными счетчиками большими значениями прямых участков. Конкретные значения принимаются по результатам расчета, производимого на основании опросного листа.
Возможно изготовление узлов учета на базе счетчиков с пропускной спрособнотсью > 2500 м³/ч по специальному заказу.

*В таблице приведены габаритные размеры узлов учета для производителя 54. Габаритные размеры узлов учета других производителей могут отличаться от приведенных в таблице.

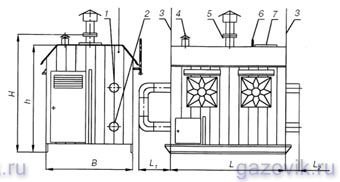

Габаритный чертеж БУУРГ

Габаритный чертеж БУУРГ:
1 — Рвых.; 2 — Рвх.; 3 — молниеотвод; 4 — дымоход; 5 — дефлектор; 6 — продувочный патрубок; 7 — взрывобезопасный клапан

Наибольший приведенный расход газа Qmax при рабочем давлении Рраб. определяется по формуле:

Qmax=Q•(Рраб. + Рб)/Рн,

где Рб = 0,1013 МПа = 1,033 кгс/см² — нормальное давление;
Рб — барометрическое давление.

Предельное значение основной относительной погрешности измерения с турбинными и ротационными счетчиками:

±1,5 % в диапазоне расходов от 20 до 100 % Qmax;
±2,5 % в диапазоне расходов от 10 до 20 % Qmax;
±4,5 % в диапазоне расходов от 5 до 10 % Qmax.

Предельное значение основной относительной погрешности узла учета расхода с измерительной диафрагмой — от ±1 % до ±3 %.

Конкретное значение погрешности в диапазоне расходов уточняется в соответствии с опросным листом и условиями установки.

Измерение расхода в узлах учета расхода с турбинными и ротационными счетчиками производится в соответствии с правилами по метрологии ПР 50.2.019-96 — «Измерение расхода в узлах учета», методом переменного перепада давления в соответствии с ГОСТ 8.563.1-97, ГОСТ 8.563.2-97 и правилами по метрологии ПР 50.2.022-99.

Узлы учета состоят из входной и выходной запорной арматуры, фильтра для очистки газа (оборудованного манометром для измерения перепада давления), измерительного трубопровода со счетчиком расхода газа или суживающим устройством. Для работы узла учета во время обслуживания или замены фильтра, счетчика или суживающего устройства предусмотрен байпас. В случае комплектации узла учета электронным корректором расхода газа в измерительный трубопровод врезаются соответствующие датчики (давления, температуры).

Узлы учета расхода газа шкафные и блочные представляют собой рамную сварную конструкцию, обшитую снаружи и внутри стальными листами, между которыми проложен теплоизолирующий материал. В конструкции шкафных и блочных узлов учета предусмотрена естественная постоянно действующая вентиляция, обеспечивающая трехкратный воздухообмен в час.

Узлы учета имеют строповочные устройства (места строповки), рассчитанные на подъем и погрузку. В блочных узлах учета расхода предусмотрено естественное и искусственное освещение. Ввод в бокс-модуль сетей электроснабжения предусмотрен кабелем.

Оборудование внутри бокс-модуля установлено на кронштейны или опоры. Для обогрева шкафных и блочных узлов учета используется газогорелочное устройство. В блочном узле учета, на крыше, предусмотрены наружные легкосбрасываемые ограждающие конструкции. Оборудование узлов учета системами охранной и пожарной сигнализации, телемеханизацией предусматривается по отдельному заказу.

Схема пневматическая функциональная узла учета расхода газа с турбинными и ротационными счетчиками

Схема пневматическая функциональная узла учета расхода газа с турбинными и ротационными счетчиками:
1 — запорная арматура; 2, 3 — запорная арматура; 4 — фильтр; 5 — манометр; 6 — трехходовой кран; 7 — счетчик расхода газа; 8 — дифманометр; 9 — регулятор давления газа (на отопление); 10 — газогорелочное устройство; 11 — преобразователь давления; 12 — преобразователь температуры

Схема пневматическая функциональная узла учета расхода газа с суживающим устройством

Схема пневматическая функциональная узла учета расхода газа с суживающим устройством:
1 — запорная арматура; 2, 3 — запорная арматура; 4 — фильтр; 5 — манометр; 6 — преобразователь дифференциального давления; 7 — газогорелочное устройство; 8 — регулятор давления газа (на отопление); 9 — преобразователь давления; 10 — преобразователь температуры; 11 — диафрагма

Вы можете скачать опросный лист в формате DOC или PDF:

Опросный лист на УУРГ, ШУУРГ, БУУРГ
docDOC, pdfPDF

Для просмотра опросных листов в формате DOC Вы можете использовать Microsoft Word, OpenOffice, в формате PDF — Acrobat Reader, Foxit Reader, Sumatra PDF или другую удобную программу.
