Турбинные счетчики газа СТГ 100-1600

от 73 300 ₽

Турбинные счетчики газа СТГ предназначены для измерения объема природного газа и других неагрессивных сухих газов на газораспределительных станциях, газораспределительных пунктах, котельных и других узлах учета газа с целью его коммерческого учета. Вид климатического исполнения счетчиков УХЛ, категория размещения 3 по ГОСТ 15150-69. Счетчики предназначены для эксплуатации при температуре измеряемой среды и окружающего воздуха от –30 до +60 °С.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Счетчики имеют магнитный датчик импульсов с электропитанием по «искробезопасной цепи», обеспечивающий дистанционную передачу сигналов на регистрирующие электронные устройства, количество сигналов пропорционально прошедшему объему газа, и могут использоваться совместно с электронными корректорами и другими взрывозащищенными устройствами.

Технические характеристики турбинных счетчиков СТГ

Рабочая среда — природный газ по ГОСТ 5542-87.
Рабочее давление — 1,2 МПа.
Максимальное давление — 1,6 МПа.
Температура измеряемой среды и окружающего воздуха — от –30 °С до +60 °С.
Пределы относительной погрешности:

от Qmin до 0,2 Qmax — ±2 %;
от 0,2 Qmax до Qmax — ±1 %.

Порог чувствительности:

  • для СТГ–50–100, м³/ч — 0,033 Qmax;
  • для остальных счетчиков, м³/ч — 0,02 Qmax.

Межповерочный интервал — 6 лет.

Обозначение счетчикаУсловный проход, ДУМаксимальный расход, Qmax, м³/чМинимальный расход, Qmin, м³/чПотеря давления при Qmax, Р, ПаКоличество газа, соответствующее 1 импульсу магнитного датчика, м³/имп.
СТГ–50–100 50 100 10 1700 0,1
СТГ–80–160 80 160 8 500 1,0
СТГ–80–250 80 250 8 1100 1,0
СТГ–80–400 80 400 13 2300 1,0
СТГ–100–250 100 250 13 650 1,0
СТГ–100–400 100 400 13 1150 1,0
СТГ–100–650 100 650 20 2200 1,0
СТГ–150–650 150 650 32 750 1,0
СТГ–150–1000 150 1000 32 1350 1,0
СТГ–150–1600 150 1600 50 2450 1,0

Принцип действия счетчика основан на использовании энергии потока газа для вращения первичного преобразователя расхода счетчика — турбины. Газ направляется через струевыпрямитель на турбину и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает количество прошедшего через счетчик газа в м³ в рабочих условиях.

Магнитный датчик импульсов обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства, которые могут быть подключены к контактам разъема счетчика, количество импульсов пропорционально объему газа, прошедшему через счетчик в м³ в рабочих условиях.

Cчетное устройство имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

При появлении мощного внешнего магнитного поля контакты одного из герконов размыкаются, что может быть использовано для сигнализации об аварии или несанкционированном вмешательстве.

Турбинный счетчик газа СТГ

Турбинный счетчик газа СТГ

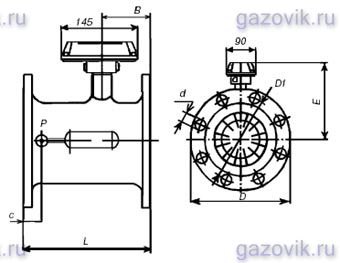

Обозначение счетчикаL, ммB, ммC, ммE, ммD, ммD1, ммd, ммМасса, кг
СТГ–50–100 150 60 45 172 165 125 18 3,9
СТГ–80–160 240 100 60 163 200 160 18 7,0
СТГ–80–250 240 100 60 163 200 160 18 7,0
СТГ–80–400 240 100 60 163 200 160 18 7,4
СТГ–100–250 300 125 85 177 220 180 18 7,8
СТГ–100–400 300 125 85 177 220 180 18 7,8
СТГ–100–650 300 125 85 177 220 180 18 8,3
СТГ–150–650 450 185 125 202 285 241 22 11,8
СТГ–150–1000 450 185 125 202 285 241 22 11,8
СТГ–150–1600 450 185 125 202 285 241 22 12,5
