Регулятор давления газа комбинированный РДК-10

Регулятор давления комбинированный РДК-10 предназначен для редуцирования среднего давления на низкое, автоматического поддерживания выходного давления на заданном уровне при изменениях расхода и входного давления. По желанию заказчика регулятор может быть отрегулирован в зависимости от требований к газовой аппаратуре.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ОАО «Каспийский завод точной механики»

Регулятор обеспечивает устойчивую работу при воздействии температуры окружающего воздуха от минус 40°С до плюс 50°С и изготавливается в исполнении УХЛ, категория размещения изделия 1 ГОСТ15150 - 69.

Рабочее тело – газы природные горючие для промышленного и коммунально-бытового назначения по ГОСТ5542-87 с температурой от минус 15°С по плюс 50°С.

Технические характеристики регулятора РДК-10

Наименование параметраРазмерностьВеличина параметра
Давление на входе МПа (кгс/см2) 0,05 - 0,35 (0,5 - 3,5);
 1,2 (12)*
Давление на выходе кПа (мм вод. ст.) 1.0 ÷ 5.0
(100 ÷ 500)
Специальная регулировка давления на выходе (по требованию заказчика) кПа (мм вод. ст.) 3.0 ÷ 5.0
(300 ÷ 500)
Пропускная способность по природному газу при плотности 0,73 кг/м3 –
режим «тупик» –
м3 0 ÷ 20
0
Герметичность затворов запорных устройств   Класс А ГОСТ Р 54808-2011
Диаметр седла клапана мм 12
Масса, не более кг 3
Срок службы лет 36

* - при Рвх от 0,6-1,2 МПа требуется спецрегулировка.

Пропускная способность регулятора

Давление перед регулятором, Р вх., МПа 0,3 0,2 0,1
Давление после регулятора, Р вых., Па 2000 2000 2000
Расход газа, м³/ч (плотность газа р=0,73 кг/м³, при t=20°С и p=0,1013 МПа) не менее 20 15 10

Заводская настройка

Наименование параметраРазмерностьВеличина параметра
Давление на входе МПа (кгс/см2) 0,05 - 0,35 (0,5 - 3,5)
Давление на выходе кПа (мм вод. ст.) 1,65 (165)
Точность регулирования % ±5
Настройка давления на срабатывание ПЗК max кПа (мм вод. ст.) 2,75 ÷ 2,90 (275 ÷ 290)
Настройка давления на срабатывание ПЗК min 0,5 ± 0,1 (50 ± 10)

Регулятор давления комбинированный РДК-10

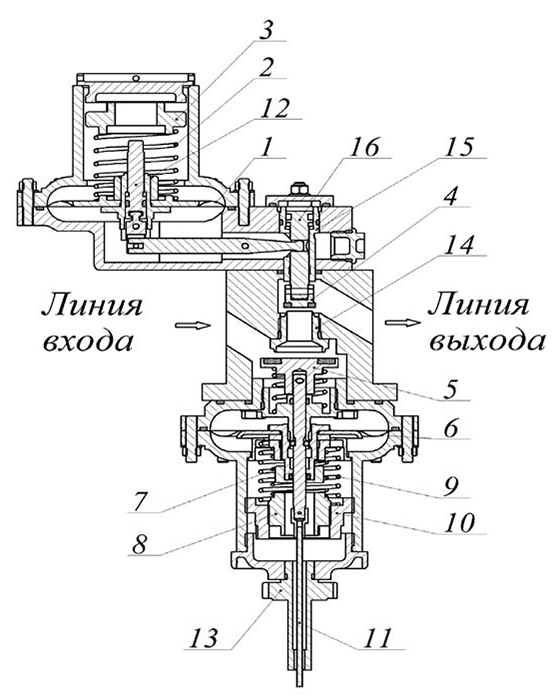

Рис. 1: Регулятор давления комбинированный РДК-10:
1 – Мембрана; 2 – Пружина регулятора; 3 – Регулировка Рвых; 4 – Клапан регулятора; 5 – Клапан ПЗК; 6 – Мембрана ПЗК; 7 - Пружина ПЗК min; 8 – Регулировка ПЗК min; 9 – Пружина ПЗК max; 10 – Регулировка ПЗК max; 11 – Указатель срабатывания ПЗК; 12 – Регулировка положения мембраны; 13 – Футорка; 14 – Седло клапана; 15 – Втулка; 16 – Шток клапана;

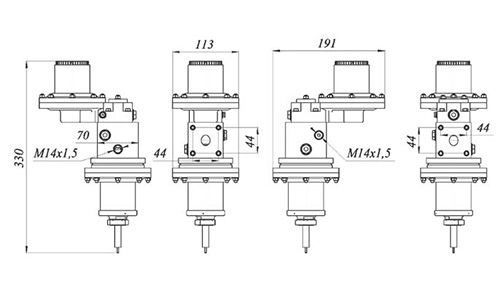

Габаритный чертеж РДК-10

Рис. 2: Габаритный чертеж регулятора давления РДК-10.
