Клапаны предохранительные запорные КПЗ-50, КПЗ-100

от 11 000 ₽

Запросить цену

Предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышении и понижении контролируемого давления сверх заданных пределов. Изготавливаются с условным проходом Д_у 50 и 100 мм низкого, среднего или высокого контролируемого давления.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Рабочая среда — природный газ по ГОСТ 5542-87.

Тип присоединения - фланцевое по ГОСТ 12820-80.

Технические характеристики

	КПЗ-50Н	КПЗ-100Н	КПЗ-50С	КПЗ-100С	КПЗ-50В	КПЗ-100В	КПЗ-50В1	КПЗ-100В1
Рабочее давление на входе, МПа, не более	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2
Пределы настройки контролируемого давления, МПа:
нижний	0,0003–0,003		0,01–0,12		0,003–0,03		0,1–0,4
верхний	0,002–0,075		0,06–0,32		0,03–0,75		0,2–0,75
Точность срабатывания, %	±5	±5	±5	±5	±5	±5	±5	±5
Условный проход Д_у	50	100	50	100	50	100	50	100
Строительная длина, мм	230	350	230	350	230	350	230	350
Габаритные размеры, мм:
ширина	253	253	253	253	253	253	253	253
высота	386	450	386	450	386	450	386	450
Масса, кг, не более	20	36	20	36	20	36	20	36

Купить КПЗ-100 в Краснодаре

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. КПЗ-100 полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Краснодар.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

Клапан имеет чугунный фланцевый корпус 1 (см. рисунок). Внутри корпуса находится седло, которое перекрывается клапаном 2 с резиновым уплотнителем. Клапан 2 закреплен на оси 3, которая размещена в корпусе 1. На оси 3 установлены пружины 4, 5, один конец которых упирается в корпус 1, другой — в клапан 2. На конце оси 3, выходящей наружу, жестко закреплен рычаги 6, который упирается в рычаг 16. На корпусе 1 закреплен механизм контроля 7, который имеет мембрану 8, шток 9 и жестко закрепленный на штоке 9 наконечник 15. Наконечник 15 входит в зацепление с упором 12 рычага 16 и не дает ему провернуться. Мембрана уравновешивается контролируемым давлением и пружинами 10, 11, усилия которых регулируются втулками 13, 14. Контролируемое давление подается в подмембранную полость механизма контроля 7, обусловливая положение наконечника 15 в среднем положении. При повышении или понижении давления в подмембранной полости сверх пределов настройки происходит перемещение наконечника 15, который освобождает связанные между собой рычаги 16, 6 и дает возможность оси 3 повернуться. Усилие от действия пружин 4, 5 передается клапану 2, и клапан 2 закрывает проход газа. Приведение клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычагов 6, 16 до фиксации их с наконечником 15, и клапан 2 удерживается в открытом положении.

	А, мм	В, мм	Н, мм	D, мм	n
КПЗ-50	230	253	386	125	4
КПЗ-100	350	253	450	180	8

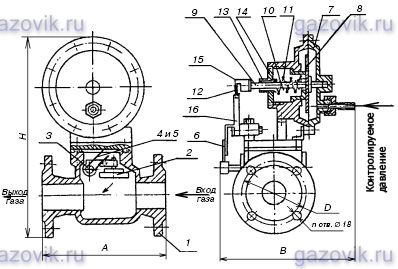

Клапан предохранительно-запорный КПЗ:
1 — корпус; 2 — клапан с резиновым уплотнителем; 3 — ось; 4, 5 — пружина; 6 — рычаг; 7 — механизм контроля; 8 — мембрана; 9 — шток; 10, 11 — пружина; 12 — упор; 13, 14 — втулка; 15 — наконечник; 16 — рычаг
