Установки газорегуляторные* ГРУ-400-СОЛ, ГРУ-400-01-СОЛ, ГРУ-01-СОЛ-У, ГРУ-07-СОЛ-У, ГРУ-03М-СОЛ-У, ГРУ-03БМ-СОЛ-У с основной и сьемной обводной линией редуцирования

Газорегуляторные установки ГРУ-400-СОЛ, ГРУ-400-01-СОЛ, ГРУ-01-СОЛ-У, ГРУ-07-СОЛ-У, ГРУ-03М-СОЛ-У, ГРУ-03БМ-СОЛ-У предназначены для понижения высокого или среднего давления на требуемое, автоматического поддержания его на заданном значении. В состав устройства входят: линия редуцирования газа, узлы фильтрации и cъемная обводная линия (СОЛ), поставляемая по дополнительному заказу .
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители: ООО «Газ-Сервис», ООО «Завод ПГО «Газовик».

Технические характеристики

  400-СОЛ 400-01-СОЛ 01-СОЛ-У 07-СОЛ-У 03М-СОЛ-У 03БМ-СОЛ-У

Регулятор давления газа

РДНК-400 РДНК-400М РДНК-У РДНК-1000 РДСК-50М РДСК-50БМ

Регулируемая среда

природный газ по ГОСТ 5542-87

Давление газа на входе, Рвх, МПа

0,6 0,6 1,2 0,6 1,2 1,2

Диапазон настройки выходного давления,

Рвых, кПа

2–5 2–5 2–5 2–5 10–100 270–300

Пропускная способность (для газа плотностью

р = 0,73 кг/м3), м3

250 500 900 800 900 1100

Наличие отопления:



ГРПШ

—/+

ГРУ

ПГБ

+

Масса, кг**:



ГРПШ

90

ГРУ

70

ПГБ

1800

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплек- сом СГ-ЭК.

расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.



В состав пункта входят:

  • узлы фильтрации;
  • линия редуцирования давления газа;
  • cъемная обводная линия (СОЛ), поставляемая по дополнительному заказу.



Принцип работы. Газ по входному трубопроводу через входной кран 4, фильтр 5 поступает к регулятору давления газа 6, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 11 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 2 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регулятор предохранительный запорный клапан, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 12, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете.

В случае ремонта оборудования при закрытых входном и выходном кранах 4 и 11 газ поступает к потребителю по съемной обводной линии аналогично как и по основной линии редуцирования. Контроль давления производится по выходному манометру 8.

На участках газопровода после входного крана 4, после регулятора давления газа 6 и на СОЛ предусмотрены продувочные трубопроводы.

Газорегуляторные пункты шкафные* ГРПШ-400-СОЛ, ГРПШ-400-01-СОЛ, ГРПШ-01-СОЛ-У1, ГРПШ-07-СОЛ-У1, ГРПШ-03М-СОЛ-У1, ГРПШ-03БМ-СОЛ-У1 с основной и съемной обводной линией редуцирования

Схема пневматическая функциональная: 1 — запорная арматура для КИП; 2 — предохранительный сбросной клапан — 1шт; 3, 4, 7, 11 — запорная арматура; 5 — фильтр; 6 — регулятор давления; 8, 12 — манометр — 1шт; 9 — регулятор давления газа (на отопление) — 1 шт; 10 — газовый обогреватель — 1 шт; СОЛ — съемная обводная линия редуцирования (поставляется по отдельному заказу)

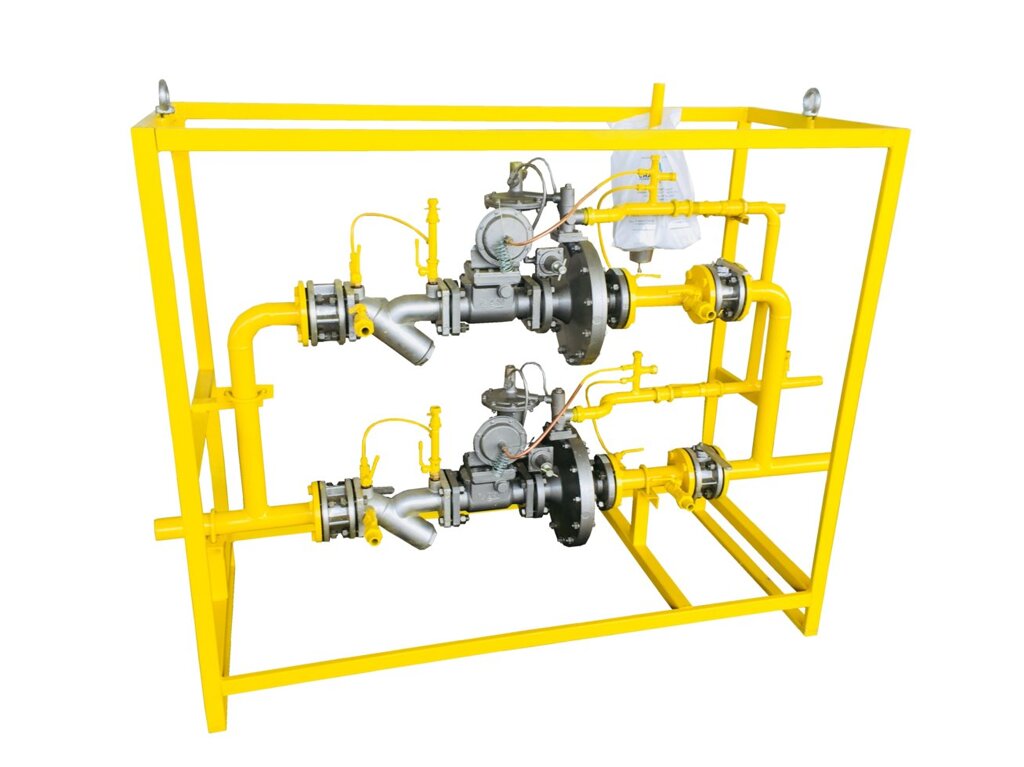

Установки газорегуляторные* ГРУ-400-СОЛ, ГРУ-400-01-СОЛ, ГРУ-01-СОЛ-У, ГРУ-07-СОЛ-У, ГРУ-03М-СОЛ-У, ГРУ-03БМ-СОЛ-У

Габаритный чертеж пункта газорегуляторного шкафного*: 1 — Рвх; 2 — Рвых; 3 — выход предохранительного сбросного клапана; 4 — подвод импульса к регулятору; 5 — вход предохранительного сбросного клапана

*Габаритные размеры изделий уточнять при заказе — в таблице указаны справочные данные.
