Газорегуляторный пункт шкафной ГРПШ-1-2Н

Газорегуляторный пункт ГРПШ-1-2Н применяется для редуцирования высокого и среднего давления газа на требуемое, автоматического поддержания заданного выходного давления и отключения подачи газа при аварийном повышении и понижении выходного давления от допустимых заданных значений. Изготавливается в нескольких климатический исполнениях.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ООО «Завод «Газпроммаш»

Технические характеристики

Регулятор давления газа	РДГД-20М
Максимальное давление на входе, МПа (кгс/см²)	0,6 (6)
Номинальное выходное давление, кПа (мм вод. ст.)	2-2,5 (200–250)
Максимальная пропускная способность, м³/ч	70
Присоединительные размеры Условный проход Д_У:
входного патрубка	20
выходного патрубка	32

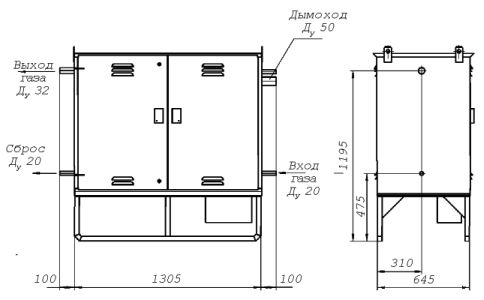

Габаритные размеры, мм:
длина	1305
ширина	645
высота	1315
Масса, кг, не более	100

Купить ГРПШ-1-2Н в Краснодаре

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. ГРПШ-1-2Н, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Краснодар с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Краснодар выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

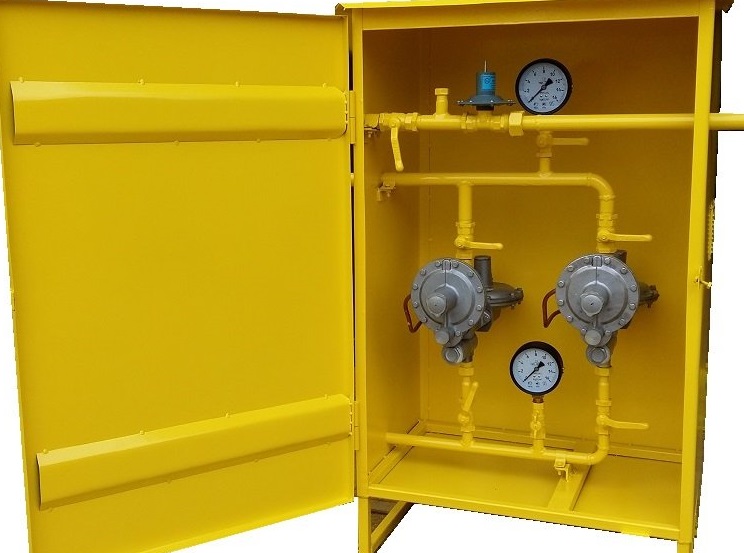

ГРПШ состоит из шкафа 1, в котором смонтирована линия редуцирования 2, состоящая из двух веток, одна из которых — основная, вторая — резервная. Каждая ветка включает в себя кран входной 3, регулятор давления газа 6 и кран выходной 9. Для замера входного давления газа установлен кран 4 для присоединения манометра 10, а для замера выходного давления предусмотрен кран 7 с ниппелем для присоединения мановакуумметра.

Газ по входному газопроводу поступает через кран 3 к регулятору 6, который имеет в своем составе непосредственно фильтр, редуцирующее устройство, автоматическое отключающее устройство и автоматическое сбросное устройство. Здесь входное давление снижается до заданного выходного и поступает к потребителю. Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами 5.

Газорегуляторный пункт шкафной ГРПШ-1-2Н

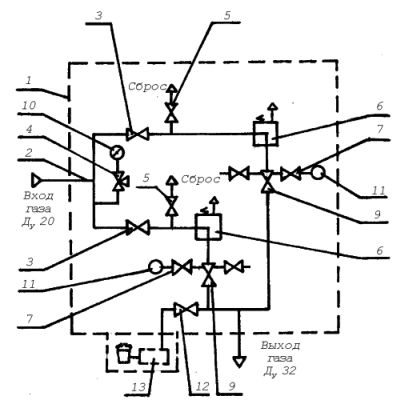

Схема пневматическая функциональная:
1 — шкаф; 2 — линия редуцирования; 3 — кран входной; 4 — кран трехходовой; 5 — кран ДУ 20; 6 — регулятор давления газа РДГД-20М; 7, 12 — кран ДУ 15; 9 — кран выходной; 10 — манометр; 11 — мановакуумметр; 13 — обогреватель
