Пункты редуцирования газа «Оптимус-7000», с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов

Пункты газорегуляторные Оптимус-7000 предназначены для понижения уровня входного давления газа и поддержания его в заданных пределах. В состав устройства входят две линии редуцирования первой степени, две линии редуцирования второй степени и узлы фильтрации. Пункт может изготавливаться в блоке, в шкафу и на раме.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

ГРП торговых марок «Оптимус» и «Максимус» не выпускается

В связи с возросшим количеством подделок оборудования Завода ПГО Газовик – а именно газорегуляторных пунктов с названиями «Оптимус» и «Максимус» – было принято решение о смене названий в фирменной линейке.

В целях борьбы с этим процессом Компания "Газовик" зарегистрировала торговую марку "Газовичок", которые по техническим параметрам пересекается с линейками "Оптимус" и "Максимус", представленными в каталоге.

Исполнение в блоке

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»



Пункты редуцирования газа «Оптимус-7000», с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов
Пункты редуцирования газа «Оптимус-7000», с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов

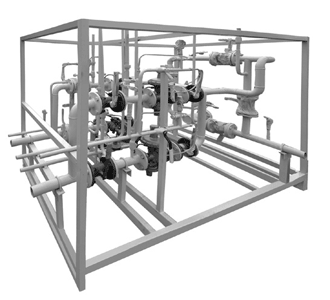

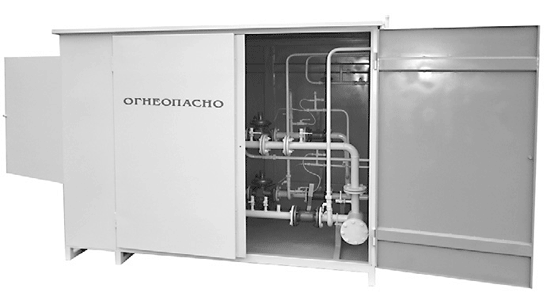

исполнение в шкафу исполнение на раме

Условное обозначение

Пункты редуцирования газа «Оптимус-7000», с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов

Типоряды пунктов редуцирования газа «Оптимус»

Модель 7000
Применяемые регуляторы давления газа первой ступени редуцирования РДГ-50, РДБК-50, РДП-50, РДГ-П50
и их модификации
Применяемые регуляторы давления газа второй ступени редуцирования РДНК-32, РДУ-32, РДНК-400, РДНК-1000,
РДК-50, РДНК-50 и их модификации

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

Пункты редуцирования газа «Оптимус-7000», с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов

Схема пневматическая функциональная:

1 — фильтр газовый с ИПД; 2 — регулятор давления газа; 3, 7, 8, 9, — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 10 — клапан предохранительный сбросной; 11 — поворотная заглушка; 12 — регулятор давления газа на отопление; 13 — газогорелочное устройство; 14 — регулятор давления газа; 15 — кран шаровой (дисковый затвор) первой ступени; 16 — кран шаровой (дисковый затвор) второй ступени; 17 — счетчик газа

Пункты редуцирования газа «Оптимус» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, для автоматического отключения подачи газа при ава- рийном повышении или понижении выходного давления от допустимых заданных значений, для очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

  • — узлы фильтрации;
  • — две линии редуцирования давления газа — основная и резервная — первой ступени;
  • — две линии редуцирования давления газа — основная и резервная — второй ступени.

Принцип работы. Газ по входному трубопроводу через входной кран 8, фильтр 1 поступает к регулятору давления газа 2 первой ступени редуцирования, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. После регулятора через выходной кран (дисковый затвор) 15 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через выходной кран (дисковый затвор) 16 поступает к потребителю. Контроль выходного давления производится выходными манометрами 5. В пункте предусмотрен выход после первой ступени редуцирования давления газа. Используя пункт в двухступенчатом режиме редуцирования, выходной патрубок первой ступени должен быть заглушен.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 10, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, либо встроенный в регулятор, либо располагаемый отдельно на линии редуцирования, перекрывая вход газа в регулятор. Давление на входе в ГРП контролируется манометром 6, на выходе каждой ступени редуцирования — манометрами 5. Контроль допустимого перепада на кассете фильтра осуществляется с помощью индикатора перепада давления (ИПД).

В случае ремонта оборудования газ поступает к потребителю по резервным линиям редуцирования, идентичным основным по составу технологического оборудования.

На входном газопроводе после входных запорных устройств и после регуляторов давления газа предусмотрены продувочные трубопроводы. После первого и перед последним запорными устройствами основной и резервной линий редуцирования первой ступени предусмотрены поворотные заглушки 11. Учет газа на отопление газогорелочным устройством 13 осуществляется при помощи счетчика газа 17.

Пункты редуцирования газа «Оптимус-7000», с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ):

1 — Рвх.; 2 — Рвых. 1.; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК; 8 — Рвых.2
Пункты редуцирования газа «Оптимус-7000», с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов

Габаритный чертеж пункта редуцирования газа, исполнение на раме (ГРУ):

1 — Рвх.; 2 — Рвых. 1; 3 — продувочный патрубок; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК; 8 — Рвых. 2

Наименование регулятора ПРГШ, ГРУ* Ду (вход/выход1/выход2) Рвх., МПа Максимальный расход,
м3
Масса ПГРШ/ГРУ,
кг
А,
мм
B,
мм
C,
мм
D,
мм
РДГ-50/РДНК
РДП-50/РДНК
РДБК-50/РДНК
РДГ-50/РДНК-32
РДП-50/РДНК-32
РДБК-50/РДНК-32
2050
2050
2050
2050
2050
2050
1150
1150
1150
1150
1150
1150
1600
1600
1600
1600
1600
1600
650
650
650
650
650
650
50/50/50
50/50/50
50/50/50
50/50/32
50/50/32
50/50/32
1,2
1,2
1,2
1,2
1,2
1,2
6040/850
6400/850
5530/850
6040/105
6400/105
5530/105
850/750
900/800
900/800
850/750
900/800
900/800
Пункты редуцирования газа «Оптимус-7000», с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов

Габаритный чертеж пункта редуцирования газа, исполнение в блоке (ПГБ):

1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх.; 8 — Рвых.; 9 — продувочный патрубок; 10 — выход ПСК;11 — электрощит; 12 — вход ПСК; 13 — подвод импульса к регулятору; 14 — выключатель

Наименование регулятора ПГБ* Ду (вход/выход) Рвх., МПа Максимальный расход,
м3
Масса ПГРШ/ГРУ,
кг
А,
мм
B,
мм
C,
мм
D,
мм
РДГ-50/РДНК 2350 2100 2500 650 50/50/50 1,2 6040/850 3000
РДП-50/РДНК 2350 2100 2500 650 50/50/50 1,2 6400/850 3100
РДБК-50/РДНК 2350 2100 2500 650 50/50/50 1,2 5530/850 3100
РДГ-50/РДНК-32 2350 2100 2500 650 50/50/32 1,2 6040/105 3000
РДП-50/РДНК-32 2350 2100 2500 650 50/50/32 1,2 6400/105 3100
РДБК-50/РДНК-32 2350 2100 2500 650 50/50/32 1,2 5530/105 3100
