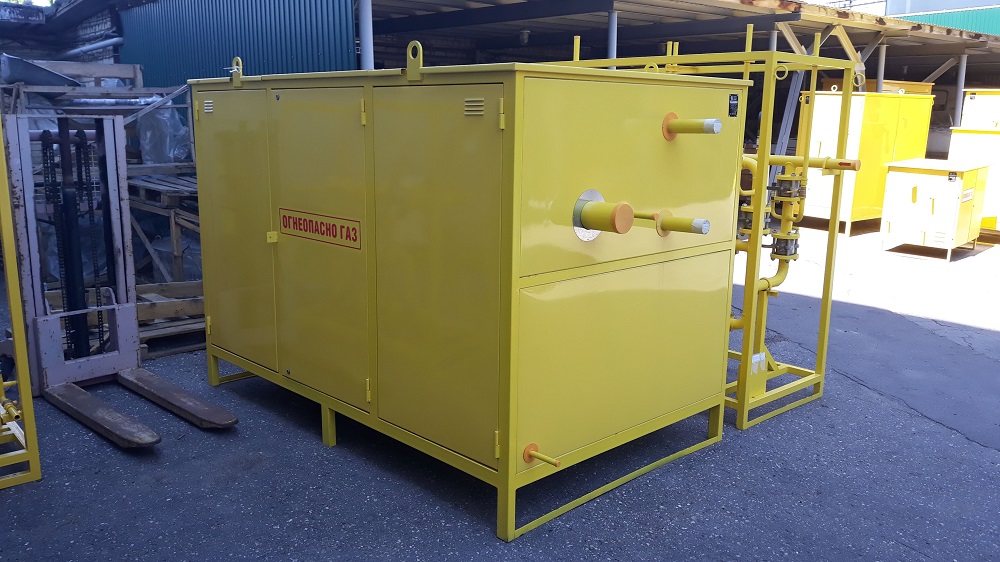

Газорегуляторные пункты шкафные* ГРПШ-13-2НВ-ПУ1, ГРПШ-15-2НВ-ПУ1, ГРПШ-16-2НВ-ПУ1

Пункты газорегуляторные ГРПШ-13-2НВ-ПУ1, ГРПШ-15-2НВ-ПУ1, ГРПШ-16-2НВ-ПУ1 предназначены для понижения уровня входного давления газа и поддержания его в заданных пределах. В состав устройства входят две линии редуцирования, две обводные линии и узлы фильтрации.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители:ООО «Газ-Сервис», ООО «Завод ПГО «Газовик», ООО ЭПО «Сигнал», ООО ПКФ «Экс-Форма»

Технические характеристики

 13-2НВ-ПУ115-2НВ-ПУ116-2НВ-ПУ1
Регулятор давления газа РДГ-50Н(В) РДГ-80Н(В) РДГ-150Н(В)
Рабочая среда природный газ по ГОСТ 5542-87
Давление газа на входе, МПа:
Рвх, 1 1,2 1,2 1,2
Рвх, 2 0,6 0,6 0,6
Диапазон настройки выходного давления, кПа:
Рвых, 1 60–600 60–600 60–600
Рвых, 2 1,5–60 1,5–60 1,5–60
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч:
Рвых, 1 3000 6000 14000
Рвых, 2 3000 6000 14000
Тепловая мощность устройства горелочного, кВт 7 7 7
Габаритные размеры, мм**:
длина L 2000 2900 3200
ширина B 1400 1400 1400
высота H 1600 2000 2300
Масса, кг** 650 920 1100

* По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
** Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.

Газорегуляторные пункты шкафные ГРПШ-13-2НВ-ПУ1, ГРПШ-15-2НВ-ПУ1, ГРПШ-16-2НВ-ПУ1

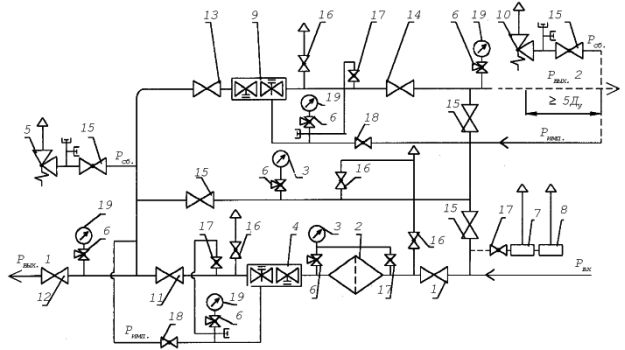

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа № 1; 5 — предохранительный сбросной клапан № 1; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — регулятор давления газа № 2; 10 — предохранительный сбросной клапан № 2; 11, 12, 13, 14, 15, 16, 17, 18 — запорная арматура; 19 — выходной манометр

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления для автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений для очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:



    — узел фильтра;
    — две линии редуцирования давления газа;
    — две обводные линии, байпасы.

Принцип работы. Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4 первой ступени редуцирования, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первую выходную задвижку 11 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через вторую выходную задвижку 14 поступает к потребителю. Контроль выходного давления производится выходными манометрами 19. В пункте предусмотрен выход после первой ступени редуцирования давления газа. Используя пункт в двухступенчатом режиме редуцирования, выходной патрубок первой ступени должен быть заглушен.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, 10, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру.

На входном газопроводе после входного крана, после регуляторов давления газа и на байпасах предусмотрены продувочные трубопроводы.

Газорегуляторные пункты шкафные ГРПШ-13-2НВ-ПУ1, ГРПШ-15-2НВ-ПУ1, ГРПШ-16-2НВ-ПУ1

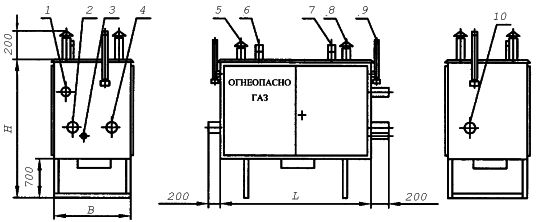

Габаритный чертеж газорегулятого пункта шкафного (ГРПШ)*:
1 — вход клапана предохранительного сбросного № 2; 2 — Рвых 2; 3 — подвод импульса к регулятору; 4 — Рвх; 5 — вентиляционный патрубок; 6 — выход клапана предохранительного сбросного № 1; 7 — выход клапана предохранительного сбросного № 2; 8 — дымоход; 9 — продувочный патрубок; 10 — Рвых 1


* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
