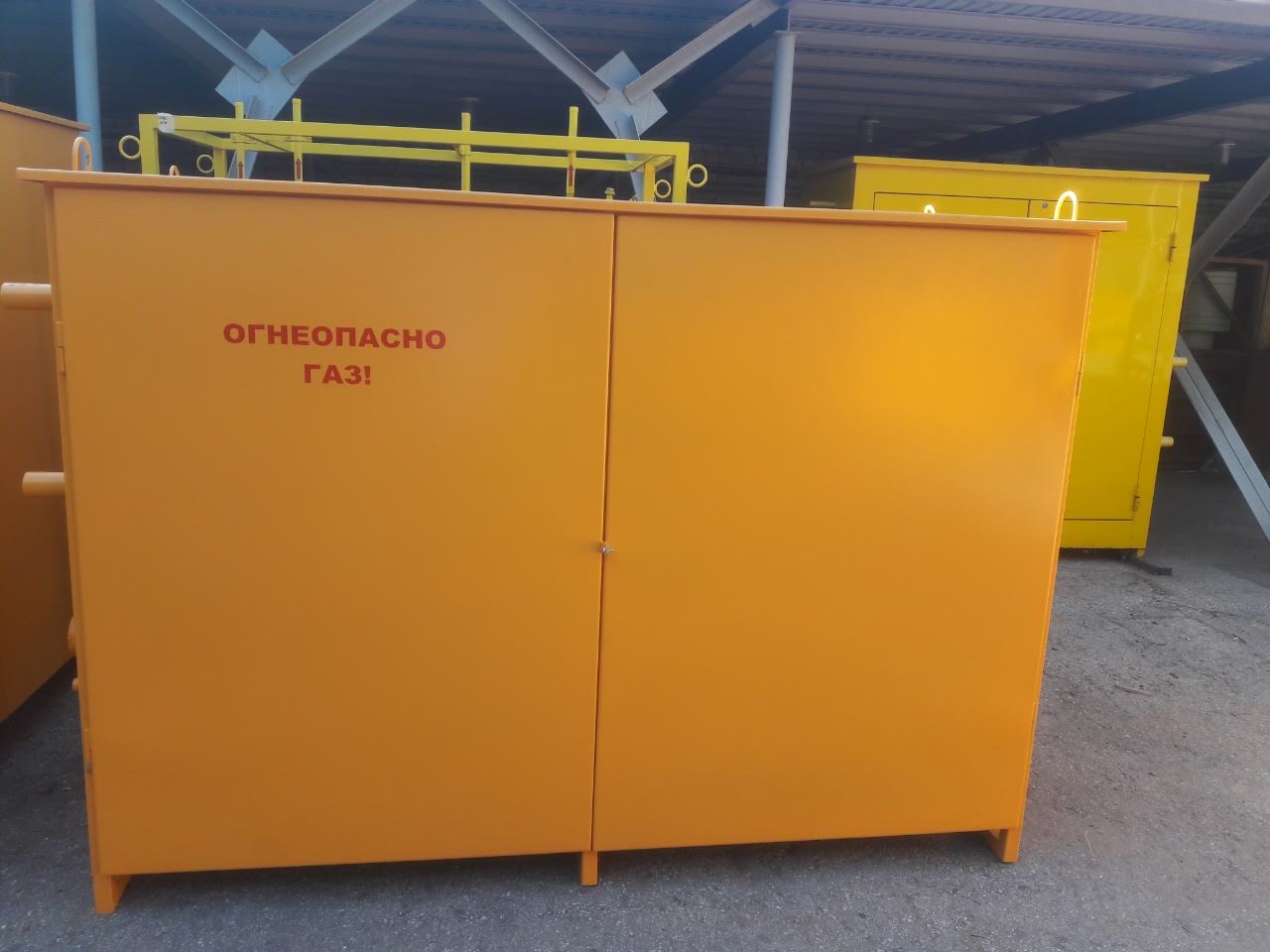

Газорегуляторные пункты шкафные* ГРПШ-03Б-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03Б-04-2ПУ1

Пункты газорегуляторные ГРПШ-03Б-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03Б-04-2ПУ1 предназначены для понижения уровня входного давления газа и поддержания его в заданных пределах. В состав устройства входят две линии редуцирования, две обводные линии и узел фильтра.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

 03Б-07-2ПУ103БМ-01-2ПУ103БМ-04М-2ПУ103Б-04-2ПУ1
Регулятор давления газа РДНК-1000 РДСК-50Б РДНК-У РДСК-50БМ РДНК-400М РДСК-50БМ РДНК-400 РДСК-50Б
Рабочая среда природный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа:
Рвх, 1 0,6 1,2 1,2 0,6
Рвх, 2 0,3 0,3 0,3 0,3
Диапазон настройки выходного давления, кПа:
Рвых, 1 270–300 270–300 270–300 270–300
Рвых, 2 2–5 2–5 2–5 2–5
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч:
Рвых, 1 400 750 750 580
Рвых, 2 300 250 250 120
Масса, кг** 170 170 170 170

* По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
** Массу изделий уточнять при заказе, в таблице указаны справочные данные.

Газорегуляторные пункты шкафные ГРПШ-03Б-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03Б-04-2ПУ1

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа № 1; 5 — предохранительный сбросной клапан № 1; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — регулятор давления газа № 2; 10 — предохранительный сбросной клапан № 2; 11, 12, 13, 14, 15, 16, 17, 18 — запорная арматура; 19 — выходной манометр

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:



    — узел фильтра;
    — две линии редуцирования давления газа;
    — две обводные линии, байпасы.

Принцип работы. Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4 первой ступени редуцирования, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первую выходную задвижку 11 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через вторую выходную задвижку 14 поступает к потребителю. Контроль выходного давления производится выходными манометрами 19. В пункте предусмотрен выход после первой ступени редуцирования давления газа. Используя пункт в двухступенчатом режиме редуцирования, выходной патрубок первой ступени должен быть заглушен.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, 10, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру.

На входном газопроводе после входного крана, после регуляторов давления газа и на байпасах предусмотрены продувочные трубопроводы.

Газорегуляторные пункты шкафные ГРПШ-03Б-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03Б-04-2ПУ1

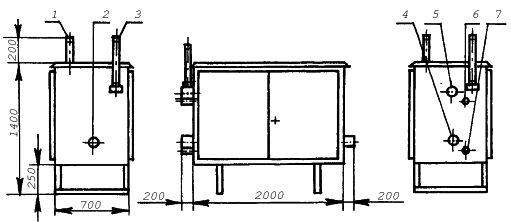

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ)*:
1 — выход клапана предохранительного сбросного № 2; 2 — Рвых 1; 3 — выход клапана предохранительного сбросного № 1; 4 — Рвх; 5 — Рвых 2; 6 — вход клапана предохранительного сбросного № 2; 7 — подвод импульса к регулятору


* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
