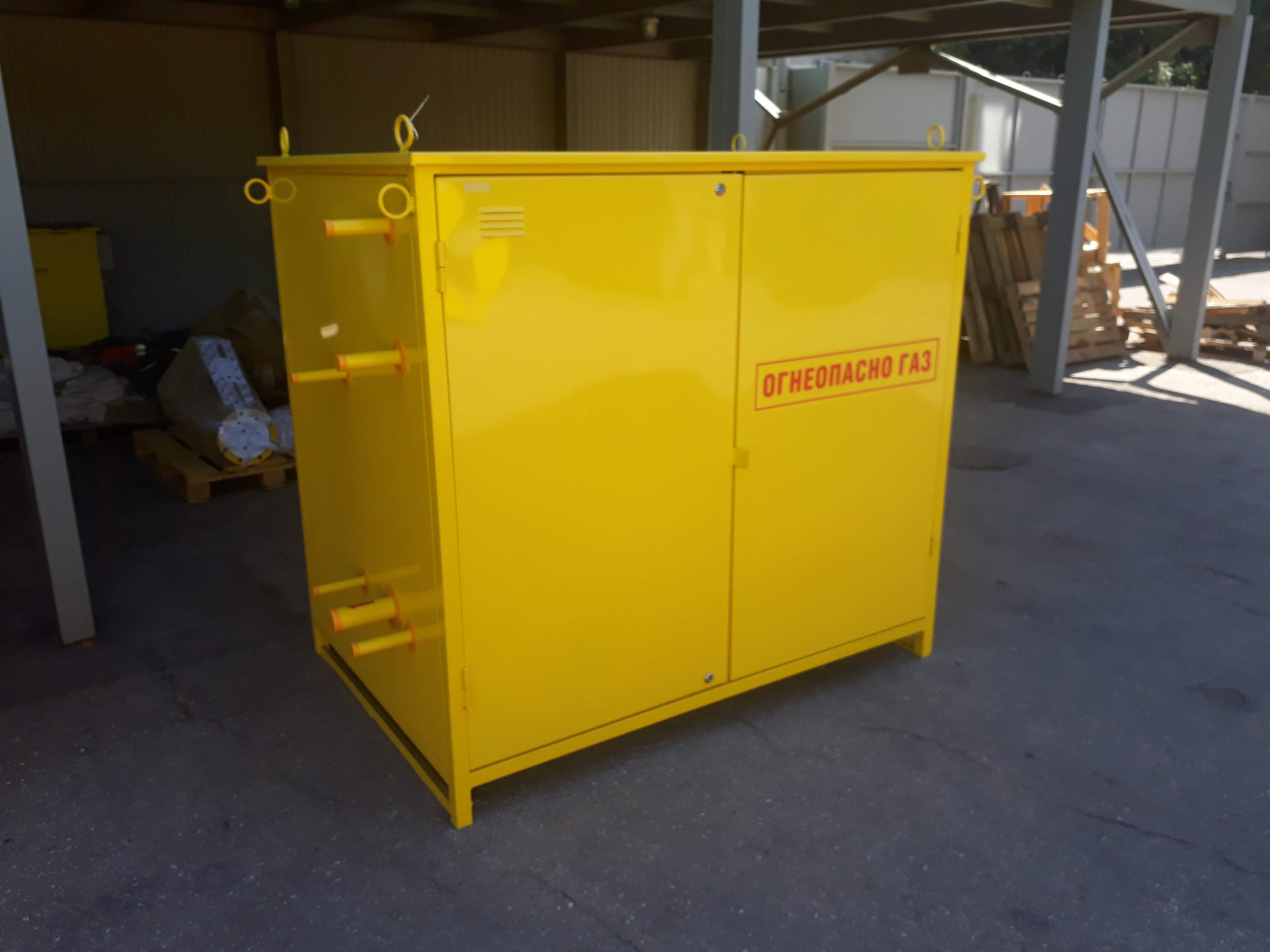

Газорегуляторные пункты шкафные* ГРПШ-03Б-04-2У1, ГРПШ-03Б-04М-2У1, ГРПШ-03Б-07-2У1, ГРПШ-03М-01-2У1, ГРПШ-03БМ-01-2У1

Газорегуляторные пункты ГРПШ-03Б-04-2У1, ГРПШ-03Б-04М-2У1, ГРПШ-03Б-07-2У1, ГРПШ-03М-01-2У1, ГРПШ-03БМ-01-2У1 предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

 03Б-04-2У103Б-04М-2У103Б-07-2У103М-01-2У103БМ-01-2У1
Регулятор давления газа РДНК-400М РДСК-50Б РДНК-400М РДСК-50Б РДНК-1000 РДСК-50Б РДНК-У РДСК-50М РДНК-У РДСК-50БМ
Рабочая среда природный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа 0,6 0,6 0,6 1,2 1,2
Диапазон настройки выходного давления, кПа:
Рвых, 1 270–300 270–300 270–300 10–100 270–300
Рвых, 2 2–5 2–5 2–5 2–5 2–5
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч:
Рвых, 1 700 700 800 900 1100
Рвых, 2 250 500 700 900 900
Масса, кг** 170 170 170 170 170

* По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
** Массу изделий уточнять при заказе, в таблице указаны справочные данные.

Газорегуляторные пункты шкафные ГРПШ-03Б-04-2У1, ГРПШ-03Б-04М-2У1, ГРПШ-03Б-07-2У1, ГРПШ-03М-01-2У1, ГРПШ-03БМ-01-2У1

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа № 1; 5 — предохранительный сбросной клапан № 2; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — регулятор давления газа № 2; 10 — предохранительный сбросной клапан № 1; 11 — запорная арматура; 12, 13, 14, 15 — запорная арматура; 16 — выходной манометр

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:



    — два узла фильтра;
    — две линии редуцирования давления газа;
    — две обводные линии, байпасы.

Газ по входному трубопроводу поступает на две параллельные линии редуцирования, последовательно через входные краны 1 и фильтры 2 — к регуляторам давления газа 4, 9, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходные краны 11 поступает к потребителю по двум выходным линиям.

Контроль выходного давления производится выходными манометрами 16.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5 или 10, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру.

На входном газопроводе после входных кранов, после регуляторов давления газа и на байпасах предусмотрены продувочные трубопроводы.

Газорегуляторные пункты шкафные ГРПШ-03Б-04-2У1, ГРПШ-03Б-04М-2У1, ГРПШ-03Б-07-2У1, ГРПШ-03М-01-2У1, ГРПШ-03БМ-01-2У1

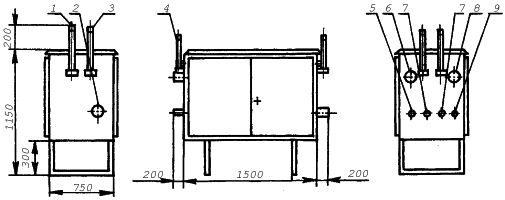

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ)*:
1 — выход клапана предохранительного сбросного № 2; 2 — Рвх; 3 — выход клапана предохранительного сбросного № 1; 4 — продувочный патрубок; 5 — вход клапана предохранительного сбросного № 2; 6 — Рвых 2; 7 — подвод импульса к регулятору; 8 — Рвых 1; 9 — вход клапана предохранительного сбросного № 1


* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
