Газорегуляторные пункты шкафные с узлом учета ГРПШ-400, ГРПШ-400-01, ГРПШ-07-У1, ГРПШ-01-У1, ГРПШ-03М-У1, ГРПШ-03БМ-У1

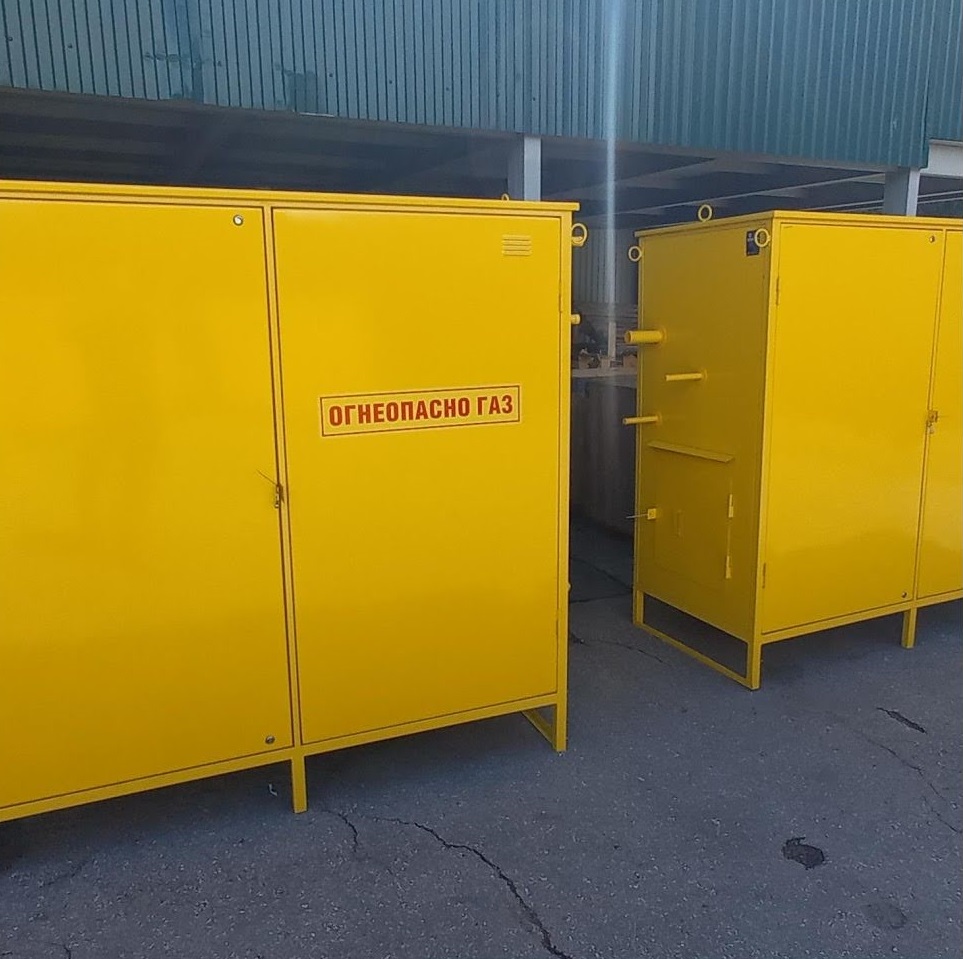

ГРПШ-400, ГРПШ-400-01, ГРПШ-07-У1, ГРПШ-01-У1, ГРПШ-03М-У1, ГРПШ-03БМ-У1 — пункт газорегуляторный шкафной с одной линией редуцирования, байпасом и узлом учета газа. Предназначен для очистки газа от механических примесей, редуцирования высокого или среднего давления на низкое, а также прекращения подачи газа при аварийном изменении заданного уровня выходного давления, учета объема газа. Устройство предстваляет собой металлический шкаф с с размещенным внутри технологическим оборудованием. Для удобства эксплуатации газорегуляторный пункт имеет две двери.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Предприятияp-изготовители: ООО «Газ-Сервис», ООО «Завод ПГО «Газовик», ООО ЭПО «Сигнал», ООО ПКФ «Экс-Форма»

	400	400-01	07-У1	01-У1	03М-У1	03БМ-У1
Регулятор давления газа	РДНК-400	РДНК-400М	РДНК-1000	РДНК-У	РДСК-50М	РДСК-50БМ
Давление газа на входе, Р_вх, МПа	0,6	0,6	0,6	1,2	1,2	1,2
Диапазон настройки давления газа на выходе, Р_вых, кПа	2–5	2–5	2–5	2–5	10–100	270–300
Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч	250	500	800	900	700	1100
Наличие отопления
ГРПШ	+	+	+	+	+	+
ГРУ	-	-	-	-	-	-
ПГБ	+	+	+	+	+	+
Масса, кг
ГРПШ	100	100	100	100	100	100
ГРУ	80	80	80	80	80	80
ПГБ	1500	1500	1500	1500	1500	1500

Купить ГРПШ-400, ГРПШ-400-01, ГРПШ-07-У1, ГРПШ-01-У1, ГРПШ-03М-У1, ГРПШ-03БМ-У1 в Краснодаре

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. ГРПШ-400, ГРПШ-400-01, ГРПШ-07-У1, ГРПШ-01-У1, ГРПШ-03М-У1, ГРПШ-03БМ-У1 поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Краснодар организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Краснодар осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа 6, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран 12 поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 11 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходном 12 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 13, 14 обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана, после регулятора давления газа и на байпасе предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Газорегуляторные пункты шкафные с узлом учета ГРПШ-400, ГРПШ-400-01, ГРПШ-07-У1, ГРПШ-01-У1, ГРПШ-03М-У1, ГРПШ-03БМ-У1 с одной линией редуцирования, байпасом и одним выходом

Схема пневматическая функциональная:
1, 3, 7, 12, 13, 14, 15 — краны шаровые; 2 — фильтр типа УФГ; 4 — манометр входной; 5 — выходной манометр (не комплектуется); 6 — регулятор давления газа; 8 — счетчик газовый; 9 — регулятор отопления; 10 — газогорелочное устройство; 11 — клапан предохранительный сбросной

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ):
1 — выход клапана предохранительного сбросного; 2 — вентиляционный патрубок; 3 — продувочный патрубок; 4 — вход клапана предохранительного сбросного; 5 — Р_вх; 6 — Р_вых; 7 — подвод импульса к регулятору

Вы можете скачать опросный лист в формате DOC или PDF:

Опросный лист на ГРПШ, ГРУ, ПГБ
DOC, PDF

Для просмотра опросных листов в формате DOC Вы можете использовать Microsoft Word, OpenOffice, в формате PDF — Acrobat Reader, Foxit Reader, Sumatra PDF или другую удобную программу.
